مسافر لفٽ لاءِ سلائيڊنگ گائيڊ جوتا THY-GS-310G

مختصر وضاحت:

THY-GS-310G گائيڊ شو هڪ گائيڊ ڊيوائس آهي جيڪو لفٽ گائيڊ ريل ۽ ڪار يا ڪائونٽر ويٽ جي وچ ۾ سڌو سلائڊ ڪري سگهي ٿو. اهو گائيڊ ريل تي ڪار يا ڪائونٽر ويٽ کي مستحڪم ڪري سگهي ٿو ته جيئن اهو صرف مٿي ۽ هيٺ سلائڊ ڪري سگهي ته جيئن ڪار يا ڪائونٽر ويٽ کي آپريشن دوران اسڪيو يا سوئنگ ٿيڻ کان روڪي سگهجي.

اسان کي اي ميل موڪليو

پيداوار جي تفصيل

پراڊڪٽ ٽيگ

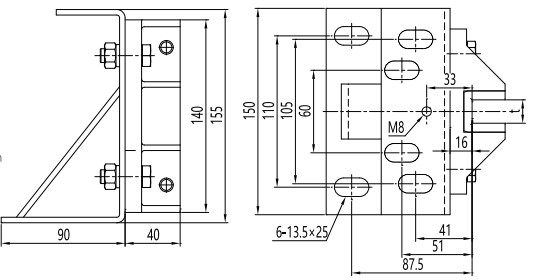

پيداوار جا پيرا ميٽر

ريٽيڊ اسپيڊ: ≤1.75m/s

گائيڊ ريل کي ملائي: 10,16.4

پيداوار جي ڄاڻ

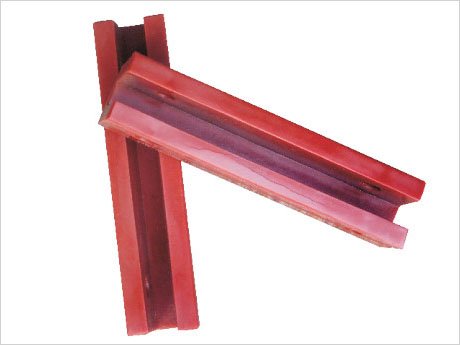

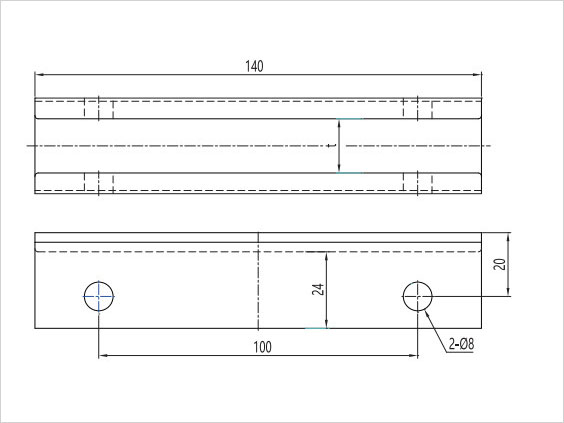

THY-GS-310G گائيڊ شو هڪ گائيڊ ڊيوائس آهي جيڪو لفٽ گائيڊ ريل ۽ ڪار يا ڪائونٽر ويٽ جي وچ ۾ سڌو سنئون سلائڊ ڪري سگهي ٿو. اهو گائيڊ ريل تي ڪار يا ڪائونٽر ويٽ کي مستحڪم ڪري سگهي ٿو ته جيئن اهو صرف مٿي ۽ هيٺ سلائڊ ڪري سگهي ته جيئن ڪار يا ڪائونٽر ويٽ کي آپريشن دوران اسڪو يا سوئنگ ٿيڻ کان روڪي سگهجي. گائيڊ شو جي مٿئين حصي تي هڪ آئل ڪپ نصب ڪري سگهجي ٿو ته جيئن جوتن جي استر ۽ گائيڊ ريل جي وچ ۾ رگڙ گهٽجي وڃي. جڏهن گائيڊ شو استعمال ڪيا ويندا آهن، هڪ لفٽ 8 ٽڪرن سان ليس هوندي آهي، ۽ ڪار جو ڪائونٽر ويٽ هر هڪ 4 ٽڪرن جو هوندو آهي، ۽ اهي ڪار جي مٿي ۽ هيٺان يا ڪائونٽر ويٽ تي نصب ڪيا ويندا آهن. گائيڊ شو هڪ جوتن جي استر، هڪ بيس، ۽ هڪ جوتن جي جسم مان ٺهيل هوندو آهي. جوتن جي سيٽ هيٺان مضبوط ڪندڙ ريب سان ليس هوندي آهي ته جيئن استعمال جي طاقت کي يقيني بڻائي سگهجي. عام طور تي لفٽ جي رفتار ≤ 1.75m/s سان لفٽ تي لاڳو ٿئي ٿي. ريل جي ويڪر 10mm ۽ 16mm سان ملندڙ. فڪسڊ سلائيڊنگ گائيڊ شو کي عام طور تي آئل ڪپ سان استعمال ڪرڻ جي ضرورت آهي ۽ ڪائونٽر ويٽ فريم تي لاڳو ڪيو ويندو آهي.

گائيڊ جوتن جي انسٽاليشن کي هيٺين گهرجن کي پورو ڪرڻ گهرجي:

1. مٿيون ۽ هيٺيون گائيڊ بوٽ پنهنجي جاءِ تي نصب ٿيڻ کان پوءِ، اهي هڪ ئي عمودي لڪير تي هجڻ گهرجن بغير ڪنهن ترچھي يا مروڙي جي. پڪ ڪريو ته مٿيون ۽ هيٺيون گائيڊ بوٽ حفاظتي جبڙي جي مرڪز ۾ هڪ لڪير ۾ آهن.

2. گائيڊ شو لڳائڻ کان پوءِ، گائيڊ ريل ۽ جوتن جي استر جي وچ ۾ کاٻي ۽ ساڄي فرق 0.5~2 ملي ميٽر جي برابر هجڻ گهرجي، ۽ جوتن جي استر ۽ گائيڊ ريل جي مٿين مٿاڇري جي وچ ۾ فرق 0.5~2 ملي ميٽر هجڻ گهرجي.
