سلائيڊنگ گائيڊ جوتا عام مسافر لفٽ لاءِ استعمال ڪيا ويندا آهن THY-GS-029
| ريٽيڊ اسپيڊ | ≤1.75 ميٽر/ سيڪنڊ |
| مثبت قوت | 1050 اين |
| يَونگ فورس | 650 اين |
| گائيڊ ريل کي ملائي | 9,10,15.88,16 |
| ليٽرل ڪيپسول تي لاڳو |
THY-GS-029 مٽسوبشي سلائيڊنگ گائيڊ بوٽ ڪار جي مٿئين بيم ۽ ڪار جي تري ۾ حفاظتي گيئر سيٽ جي هيٺان نصب ٿيل آهن. عام طور تي، هر هڪ 4 هوندا آهن، جيڪو ڪار کي گائيڊ ريل سان مٿي ۽ هيٺ هلائڻ کي يقيني بڻائڻ لاءِ هڪ حصو آهي. بنيادي طور تي لفٽ لاءِ استعمال ڪيو ويندو آهي جن جي ريٽيڊ اسپيڊ 1.75m/s کان گهٽ آهي. هي گائيڊ بوٽ بنيادي طور تي جوتن جي استر، جوتن جي سيٽ، آئل ڪپ هولڊر، ڪمپريشن اسپرنگ ۽ رٻڙ جي حصن تي مشتمل آهي. جوتن جي سيٽ ۾ ڪافي طاقت ۽ سختي آهي، ۽ سٺو وائبريشن ڊمپنگ آهي. جوتن جي سيٽ عام طور تي گرين ڪاسٽ آئرن مان ٺهيل آهي؛ ڇاڪاڻ ته پليٽ ويلڊنگ جي جوڙجڪ ٺاهڻ ۾ آسان آهي، پليٽ ويلڊنگ جي جوڙجڪ پڻ عام طور تي استعمال ڪئي ويندي آهي. بوٽ استر ۾ 9-16mm جي مختلف ويڪر آهي، جيڪا صارفين لاءِ گائيڊ ريل جي ويڪر مطابق چونڊڻ لاءِ آسان آهي. اهو انتهائي لباس مزاحمتي پولي يوريٿين مان ٺهيل آهي. سلائيڊنگ ڪارڪردگي کي بهتر بڻائڻ ۽ جوتن جي استر ۽ گائيڊ ريل جي وچ ۾ رگڙ کي گهٽائڻ لاءِ، لوبريڪٽنگ آئل جي ضرورت آهي، تنهنڪري گائيڊ جوتن تي آئل ڪپ رکڻ لاءِ هڪ بریکٹ آهي. آئل باڪس ۾ لبريڪٽنگ آئل کي گائيڊ ريل جي ڪم ڪندڙ مٿاڇري تي فيلٽ ذريعي هڪجهڙائي سان ڪوٽ ڪيو ويندو آهي ته جيئن خودڪار لبريڪٽيشن جو مقصد حاصل ڪري سگهجي.

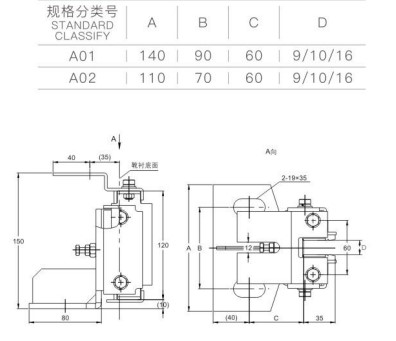

گائيڊ شو انسٽال ڪرڻ کان اڳ، پهريان ايڊجسٽنگ نٽ کي اسڪرو ڪريو ته جيئن بریکٹ ۽ رٻڙ پيڊ جي وچ ۾ خال X 1 ملي ميٽر هجي. گائيڊ شو انسٽال ڪرڻ کان پوءِ، ايڊجسٽنگ نٽ کي ڍلو ڪريو ته جيئن ايڊجسٽنگ نٽ ۽ بریکٹ جي مٿاڇري جي وچ ۾ خال Y تقريباً 2~4 ملي ميٽر هجي. هن وقت، خال X پڻ 1~2.5 ملي ميٽر جي وچ ۾ هجڻ گهرجي. پوءِ فاسٽننگ نٽ کي سخت ڪريو. پوئين قدمن مطابق ترتيب ڏيڻ کان پوءِ، توهان ڪار کي مناسب طريقي سان ڇڪي گائيڊ شو جي تنگي جو مشاهدو ڪري سگهو ٿا، يعني، گائيڊ شو ۽ گائيڊ ريل کي بنيادي رابطي ۾ رکو، پر تمام گهڻو تنگ نه ڪريو. ساڳئي وقت، گائيڊ شو جي انسٽاليشن جي حالت کي هن وقت گائيڊ شو-گائيڊ ريل ڪوآرڊينيشن جي حالت مطابق ٺيڪ ڪري سگهجي ٿو.
